آچار ترکمتر را دیگر کنار بگذارید! شرکت هیلتی با ارائه یک سیستم جدید تطبیق گشتاور جهت نصب انکربولت ، توانسته شرایط استانداردهای ETA و ICC-ESR را اجابت کند. با نیک تیک همراه باشید.

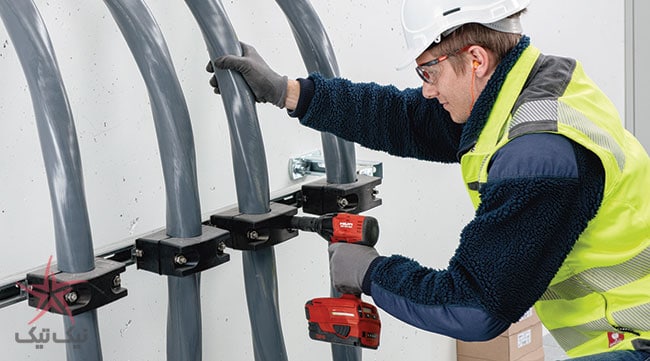

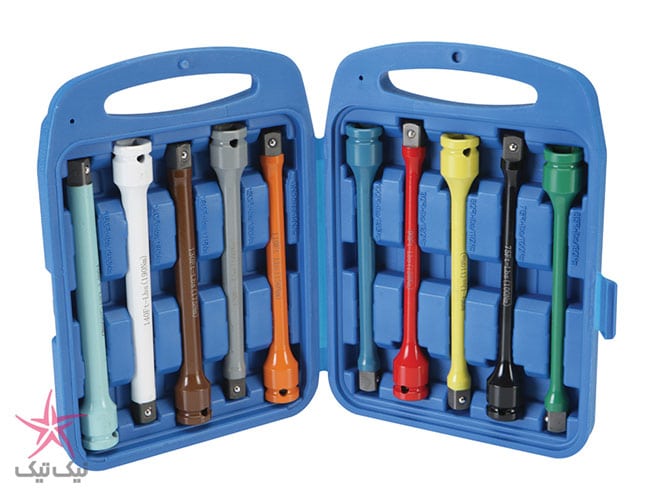

برای نصب صحیح یک انکربولت، شما چند گزینه دارید: استفاده از آچار ترکمتر که سرعت کمی دارد و سایر آچارها که سنگین و پر زحمت هستند، و یا بکس برقی ضربه ای که میزان بهره وری را افزایش می دهد اما در عوض ایمنی و قابلیت اطمینان کاهش می یابد.
با سیستم تطبیق گشتاور هیلتی، دیگر مجبور به کوتاه آمدن در کیفیت و یا کمیت نخواهید بود. (در حال حاضر این سیستم تنها برای چند سایز از انکربولت های KB-TZ و KB3 شرکت هیلتی طراحی شده است.)
سیستم تطبیق گشتاور (AT) هیلتی از ۴ قسمت تشکیل شده است:

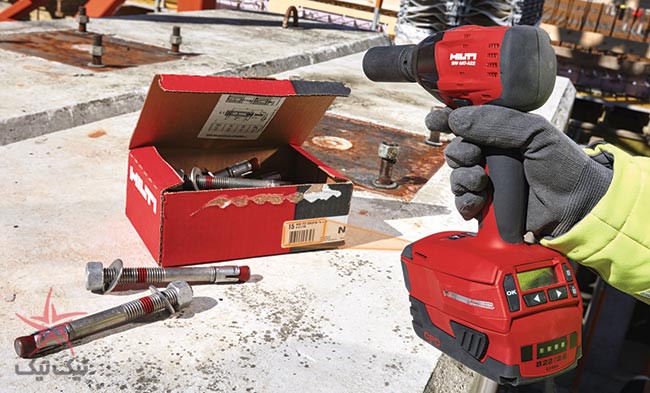

۱- بکس شارژی ضربه ای هیلتی مدل SIW 6AT-A22

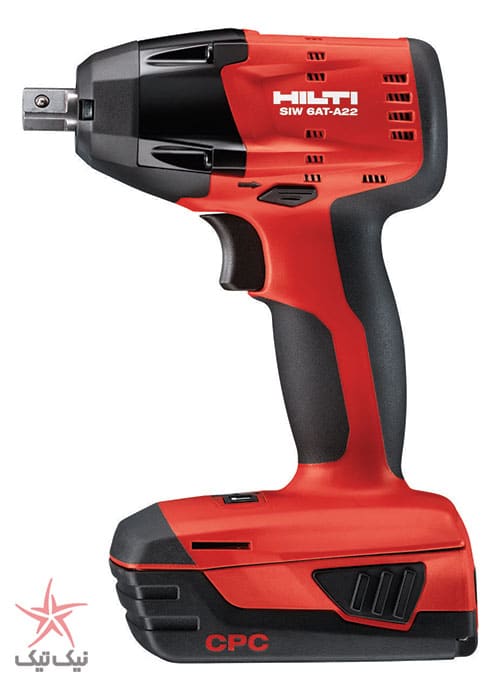

ظاهر و عملکرد این بکس شبیه بکس شارژی ضربه ای هیلتی مدل SIW 22-A است، با این تفاوت که قسمت الکترونیکی هوشمند به آن اضافه شده، سندان آن که ضربه چکش آچار را به پیچ منتقل می کند درشت تر شده و جلوی ابزار را باریک تر ساخته اند تا به مکان های تنگ تر دسترسی داشته باشد.
۲-ماژول SI-AT-A22

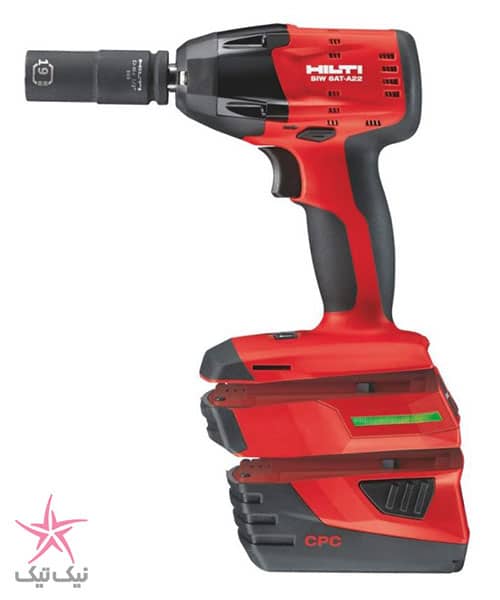

یک رابط کوچک و خیلی سبک که در فضای بین باطری و ابزار قرار گرفته و داده هایی را که از بکس شاژی بطور زنده دریافت می کند، پردازش نموده تا زمان نصب صحیح انکربولت را تشخیص دهد.
۳- نرم افزار مستند سازی
با این نرم افزار، داده های کاری ذخیره شده در رابط SI-AT-A22 را می توان به کامپیوتر منتقل نمود و از آنها برای تهیه گزارش دقیق نصب، استفاده نمود.

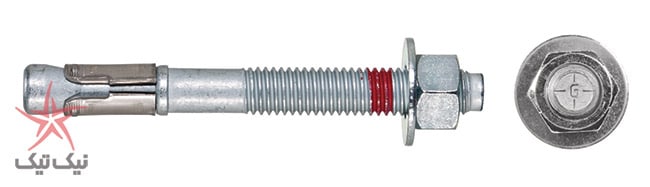

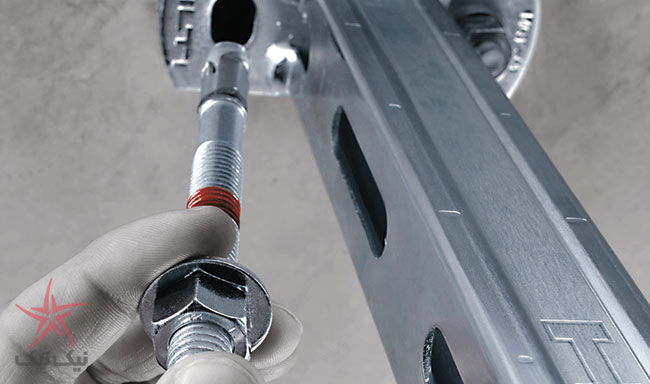

۴-انکربولت های انبساطی KB-TZ و KB 3 هیلتی
این انکربولت ها را می توان برای بتن های ترک دار و یا بدون ترک استفاده نمود.
آچار بکسی که سیستم AT را به همراه دارد، به حسگرها و مدار هوشمند مجهز بوده تا تطابق نصب انکربولت را با تاییدیه های ICC-ESR تایید کند. کاربر ابزار بسادگی مدل انکر مورد استفاده را به ابزار معرفی می کند و این کار به آسانی اسکن بارکد کارتن انکربولت ها توسط بارکدخوان تعبیه شده در ماژول SI-AT-A22 می باشد. بقیه کار را ابزار انجام می دهد. پس از نصب انکربولت ها، می توان ابزار را به کامپیوتر متصل و گزارش نصب را به سرعت تهیه نمود تا مهندسین طراح و بازرسان مطمئن تر شوند از اینکه کار به دقت مطابق جزئیات مدنظر اجرا گردیده است.
مراحل کار
انتخاب انکربولت

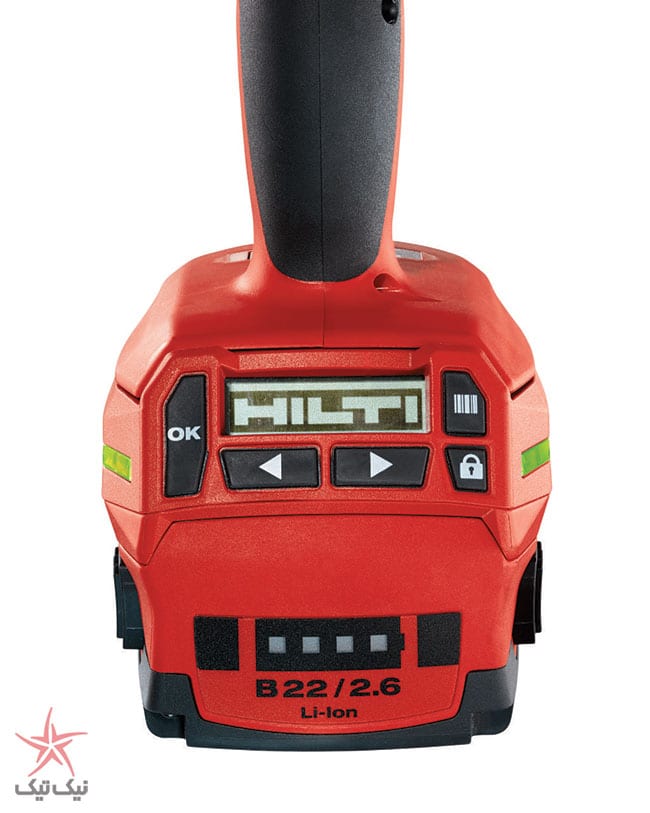

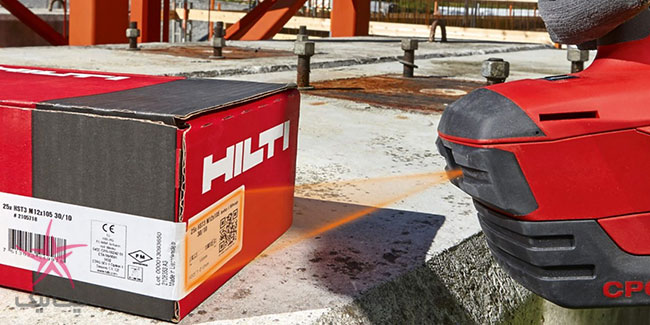

همانطور که گفته شد از بارکدخوان ماژول SI-AT-A22 استفاده کنید تا بارکد کارتن انکربولت ها خوانده شود. پس از آن بکس ضربه ای SIW 6AT-A22 میزان گشتاور لازم را به نحوی تنظیم می کند تا مطابق گواهی مدنظر باشد. حال کلید قفل را ضربه بزنید تا تنظیمات ابزار تایید شود. بکس شارژی آماده استفاده است.
ماشه را بکشید!

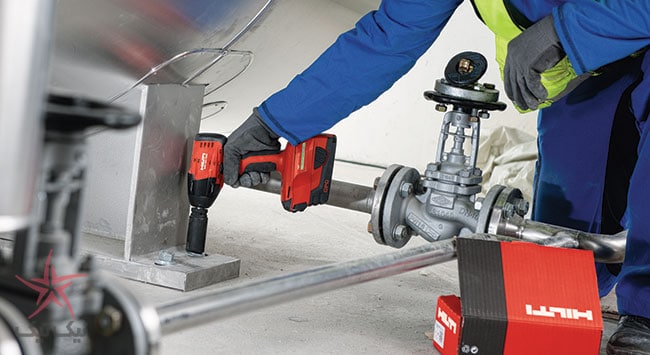

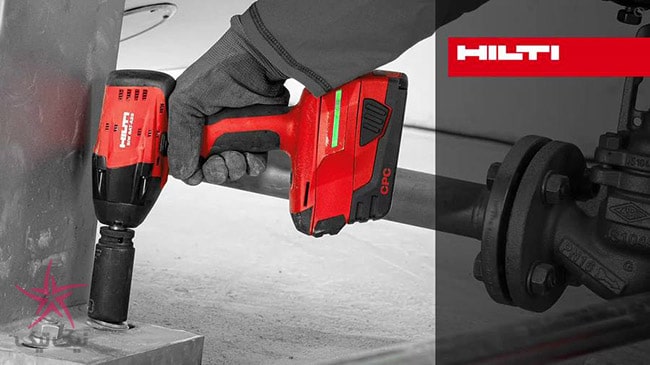

با داشتن چنین بکسی، تنها کاری که شما باید انجام دهید این است که ماشه را بکشید و به ابزار اجازه کار دهید. به محض اینکه چراغ ماژول SI-AT سبز شد، شما می فهمید که به انکربولت میزان مناسبی گشتاور وارد شده که مطابق تاییدیه های ETA و ICC-ESR است.
کار انجام شده، آن هم بطور صحیح
برای افزایش اطمینان شما به اینکه انکربولت بطور صحیح نصب شده است، حسگرهای بکس شارژی اگر انکری شل شده باشد آن را تشخیص داده و در زمان سفت کردن مجدد آن، گشتاور صحیح را به آن باز می گردانند. با سیستم AT ، امکان تنظیم و اعمال مجدد گشتاور تا ۳ بار وجود دارد.
نحوه تهیه گزارش

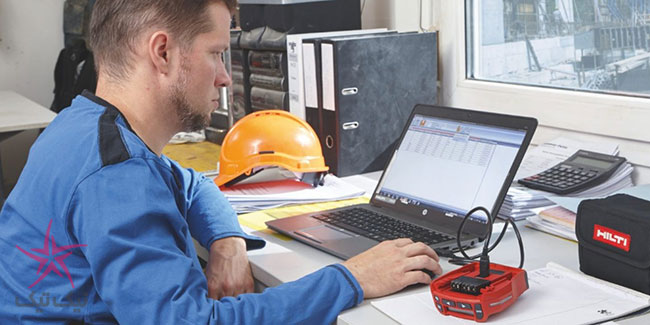

پاسخ گویی کامل هرگز به این سادگی نبوده است. پس از آنکه ماژول را بسادگی با یک کابل استاندارد یو اس بی و نرم افزار مستندسازی به کامپیوتر وصل کردید، اطلاعات اجرایی پروژه که در ماژول ذخیره شده به کامپیوتر منتقل می شود تا برای تهیه گزارش نصب، استفاده شود.
این گزارش لیستی از انکرهای مصرف شده، نحوه معرفی نمودن انکرها (دستی و یا اسکن) و تاریخ و زمان اتمام کار است.
از دیدگاه مهندسین طراح، این گزارش تایید می کند که به انکرها به اندازه مناسب گواهی مدنظر، گشتاور اعمال شده است. از نقطه نظر نصاب نیز وجود این گزارش در حین بازرسی پروژه، حس سبکی و راحتی خیال را در پی دارد.
شجاعت در انجام تغییرات

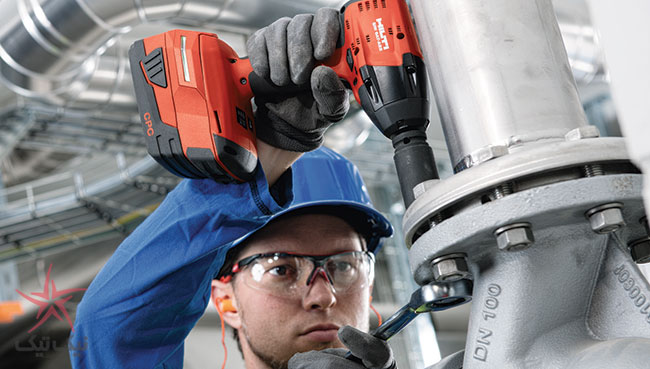

بکس SIW 6AT-A22 به اندازه کافی هوشمند است که بتواند تشخیص دهد انکری را که قبلا سفت شده است و بدلیلی مجدد شل شده است، یک توانایی که در زمان تراز و هم امتداد کردن ریلها و پنجره هایی که با چند پیچ نصب شده اند، مفید است.
در طول این فرآیند، ماژول SI-AT-A22 از الگوریتمی استفاده می کند که حاصل بیش از ۱۰ هزار تست است، تا انکر را مجدد سفت کند بدون آنکه گشتاور ناصحیحی بدان اعمال شود. همین که ابزار بایستد، ماژول فوق بصورت بصری و با چراغ چشمک زن زرد به کاربر اطلاع می دهد که انکر دوباره سفت شده است.
همچنین نوشته ای روی صفحه نمایشگر ابزار ظاهر شده و صدایی هم تولید می شود. پس از آن باید انکر با یک آچار ترکمتر کالیبره شده چک شود تا اطمینان حاصل شود که گشتاور مناسب دوباره حاصل شده است.
تکنولوژی SafeSet
SafeSet یعنی ایمنی، بهره وری و تایید کار. SafeSet روش اثبات شده هیلتی برای نصب انکر با کیفیت عالی و با سرعت بالا و بطور مداوم است.
بکس شارژی SIW 6AT-A22 با همراهی ماژول SI-AT-A22 هر سه اصل را برآورده می کند، چرا که در زمان صرفه جویی می شود و هزینه ها کاهش می یابد در حالی که احتمال وجود ایراد در نصب هم کاهش می یابد.
تکنولوژی SafeSet مسیرهای جدیدی را برای مهندسان و پیمانکاران فراهم می کند تا خطاهای نصب انکر به حداقل ممکن برسد.
مشخصات آچار بکس شارژی ضربه ای هیلتی مدل SIW 6AT-A22 |
|
| ولتاژ | ۲۲ ولت |
| نوع باطری | لیتیوم یون |
| ولتاژ کاری | ۲۱.۶ ولت |
| نوع موتور | بدون ذغال (براشلس) |
| تعداد حالت گیربکس | ۳ |
| حداکثر تعداد ضربه چکش در دقیقه | ۳۵۰۰ |
| حداکثر قطر پیچ استاندارد برای سفت شدن | ۸/۵ اینچ |
| حداکثر قطر پیچ تنش بالا برای سفت شدن | ۲/۱ اینچ |
| حداکثر گشتاور در دنده ۳ | ۱۸۸۵ اینچ پوند |
| حداکثر گشتاور در دنده ۲ | ۱۱۹۵ اینچ پوند |
| حداکثر گشتاور در دنده ۱ | ۷۹۶ اینچ پوند |
| ابعاد (ارتفاع × عرض × طول) | ۹ × ۳.۷ × ۶.۱ اینچ |
| سایر مشخصات | دارای ترمز موتور |
| دارای نشانگر شارژ باطری | |
| دارای سیستم حفاظت انرژی CPC | |
| دارای کلید تغییر سرعت | |
| دارای حالت تنظیم گشتاور | |
| دارای محافظت تخلیه بیش از حد باطری | |
| دارای ۴ لامپ برای روشنایی منطقه کار | |
